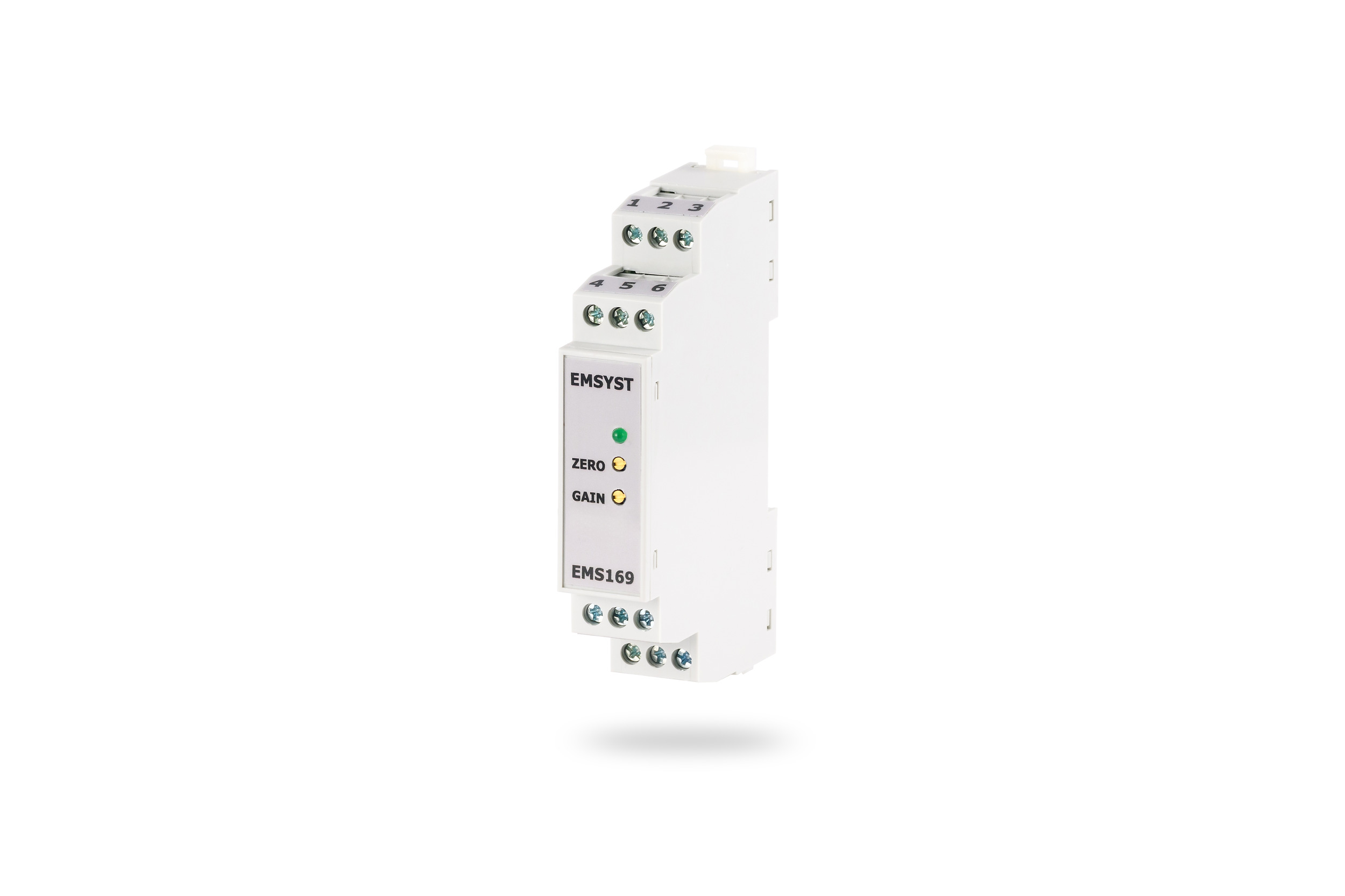

Jednoduchý a všestranný elektronický prevodník na úpravu signálov z tenzometrických snímačov sily na DIN lištu.
| Výstupy: | 0 ... ± 10 V | 4 ... 20 mA |
| 0 ... ± 5 V | 12 ... ± 8 mA | |
| 5 ... ± 5 V |
| Trieda presnosti | 0,2 |
| Vstup - Tenzometrický snímač (sily, tlaku, momentu), citlivosť |
0,8 ... 2,3 mV/V |
| Napájanie snímača - Napätie - Min. zaťažovací odpor |
7 VDC 300 Ω |
| Napäťový výstup - Bipolárny - Bipolárny zmenšený - Bipolárny s posunutou nulou - Min. zaťažovací odpor |
0 ... ± 10 V 0 ... ± 5 V 5 ... ± 5 V 2 kΩ |
| Prúdový výstup - Unipolárny - Bipolárny s posunutou nulou - Max. zaťažovací odpor |
4 ... 20 mA 12 ... ± 8 mA 500 Ω |
| Zosilovač - Rozsah nastavenia nuly - Teplotný koeficient zosilnenia nuly - Nelinearita |
0 ... ± 2,5 V 100 ppm / °C 1 μV / °C 0,05 % FS |
| Aktívny filter (Butterworthova dolná priepusť 2. rádu) - Frekvenčný rozsah "Low" - Frekvenčný rozsah "High" |
20 Hz 1 kHz |
| Napájacie napätie - Rozsah - Max. odber prúdu |
24 VDC ± 10 % 50 mA |
| Teplotný rozsah - Pracovný - Skladovací |
-10 ... +50 °C -40 ... +85 °C |
